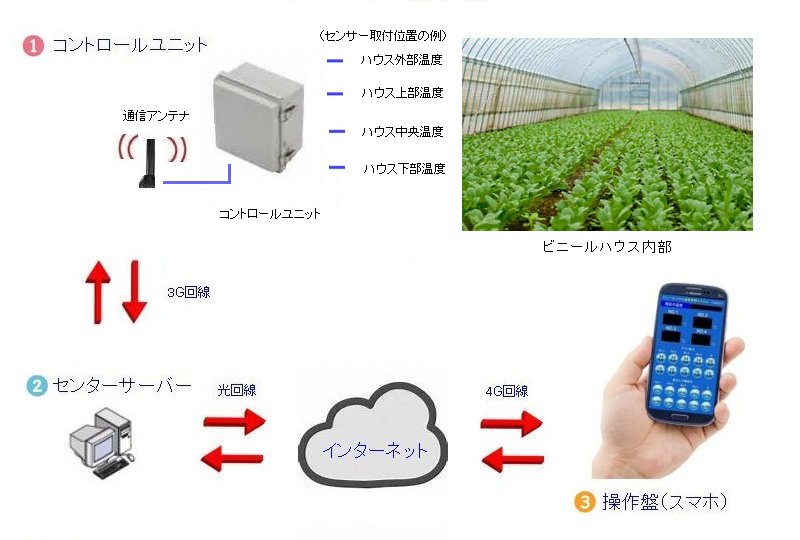

◆ハウス内部の温度やグラフを見るための操作盤には、お手持ちのスマホ（android及びiPhone）が利用できます。もちろん、タブレットやPCも端末として使用できます。画面が大きい分、グラフ表示は見やすくなります。

◆操作盤最上部に最新のデーター取得日時を表示し、その下に最大４棟のハウス内部の温度を、リアルタイム（１分間隔）で表示します。

◆その下にグラフ表示ボタンがあり、上部横一列のボタンは、２４時間表示、下段横一列のボタンは、１０日間表示に、それぞれ切替えることができます。

◆最下段のオプション・ボタン（巻上器の開閉コントロール）は、現在開発中の機能です。

◆タイトルの下に、No.2棟のハウス内部の現在の温度、区間の最高温度とその発生日時、区間の平均温度、区間の最低温度と、その発生日時をそれぞれ表示します。

◆緑色の長方形の枠は、「生育適温範囲」を表し、それぞれ栽培する農作物に最適の温度範囲を示しており、この範囲に収まるようにハウス内部の温度を管理することで、高い収穫率を期待できます。

◆高温障害警戒ラインを上部に、生育停止警戒ラインを下部に表示しており、ハウス内部温度がこの上下のラインを超えた場合は、端末に対してメールによる警報を自動配信します。

◆最下部の横軸の12/15-12などの測定日時の中央の縦軸は、グラフと交差する点がその日時丁度であることを示しています。

◆下部の３色のバーは、グラフの時間軸を表示し、日時（12/15など）および午前（薄緑）、午後（薄赤）、夜間（薄青）と色分けして表示します。

◆スマホ使用の場合は、画面のサイズが限られるため、スクロールして表示します。

　ハウス内部に生育適温範囲が２５℃〜３０℃の中温性野菜（メロン）を栽培している、２４時間グラフの表示例です。

　２４時間前から現在までの、１０分間隔の温度グラフを１分毎に表示し、上部に現在の温度、過去２４時間の最高、平均、最低温度の時刻と、その数値を表示します。

　ハウス外部にもセンサーを設置することで、ハウス内部の温度（No3グラフ）とハウス外側の温度（No1グラフ）を重ねて表示することで、ハウス内外の温度変化を比較して確認することができます。

　植物の生育に良い環境を保つためには、ハウスの内部温度と、外部とハウス内部の温度差を把握し、状況に応じて遮蔽と換気を適正に行い、ハウス内部を生育適温範囲に調整することが重要になります。

◆生育適温範囲（緑色の二重枠）を表示しているため、ハウス内部が、栽培する農作物が適正な温度に保たれているかどうかの判断が容易です。

◆収穫量の向上のため、ハウスの内部温度を、できるだけ生育適温範囲に近づけるようにします。具体的には、生育適温指数（GTI）をできるだけ０になるように温度管理を行います。

　ハウス内部に生育適温範囲が２５℃〜３０℃の中温性野菜（メロン）を栽培している、１０日間グラフの表示例です。

　１０日間前から現在までの、１０分間隔の温度推移グラフを１分毎に表示し、上部に現在の温度、過去１０日間の最高、平均、最低温度の時刻とその数値を表示します。

　ハウス外部にも温度センサーを設置することで、ハウス内部の温度（No3グラフ）とハウス外部の温度（No1グラフ）を重ねて表示し、ハウス内外の温度変化を比較して確認することができます。

　１０日間グラフは、ハウスの内部温度と外部との温度差を把握し、２４時間グラフ同様、状況に応じて遮蔽と換気を適正に行い、ハウス内部を生育適温範囲に調整するために使用しますが、より長い期間の温度管理の経過を把握することができます。

◆生育適温範囲（緑色の二重枠）を表示しているため、ハウス内部が、栽培する農作物が適正な温度に保たれているかどうかが判断できます。

◆収穫量の向上のため、ハウスの内部温度を、できるだけ生育適温範囲に近づけるようにします。具体的には、生育適温指数（GTI）をできるだけ０になるように温度管理を行います。

　生育適温指数GTI（Growth Temperature index）は、弊社の発案ですが、ハウス内部の温度を生育適温に近づけるための数値（指標）です。このGTIを目安にすることで、ハウス内部の温度を、栽培している作物に最も適した温度で管理することが容易になります。

　GTIは、現在（一定期間）のハウス内部の温度が、生育適温範囲のどの位置にあるかを表わしており、GTIが「0」の場合は生育適温範囲のほぼ中央にあり、温度が上がれば、+1、+2、+3と数値が増え、+3以上になると生育適温範囲から高温の方へ外れたことになります。逆に温度が下がれば、-1、-2、-3と数値が減り、-3以下は生育適温範囲から低温の方へ外れたことになります。

　要するにGTIは、生育適温範囲の中央値と、実際のハウス内部（一定期間）の平均温度との差を表わしており、この値をできるだけ「０」に近づけることにより、ハウス内部を生育適温範囲に管理することにになります。

　GTIは0〜±3の値を持ち、次のような内容を表します。

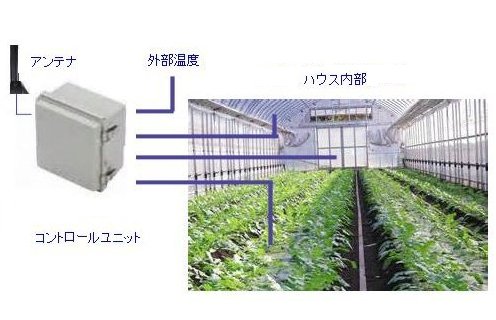

　コントロールユニットには４個の温度センサーが付属しており、各センサーケーブルの長さはそれぞれ最大１０mです。

外部温度測定用としてハウス外部にセンサーを１個、他の３個は、ハウス内部の任意の温度測定場所に設置します。　

　本体を設置する場合、電波状況表示モードによって、アンテナを取り付ける位置や場所を、電波状況が最も良い場所を選んで設置することができます。

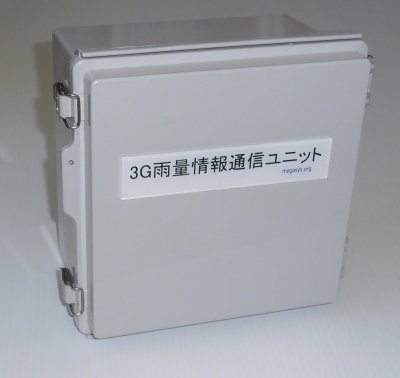

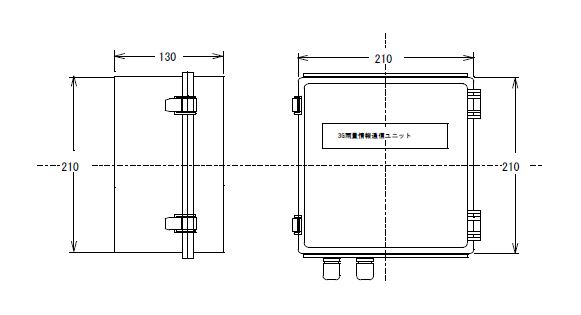

　外側は樹脂製の防滴構造のため、ＡＣ電源を確保できる場所であれば、ハウス内外のどこにでも設置することができます。

　この素子は、ディジタルセンサーのため、調整不要で、長期間安定に作動します。

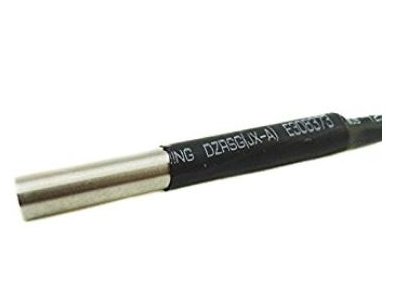

　なお、この温度センサーは、直径６ｍｍのステンレス管の内部に樹脂で封入した、防水構造になっています。

　温度センサーは着脱可能で、シェルターの下部にあるセンサー取付用のネジ式フィクサーを、手で回して固定します。

　本シェルターは、ハウスなどのパイプに、付属のU字ボルトで簡単に取り付けることができます。なお取付金具は、縦パイプ、横パイプ、どちらの方向にもにも取り付け可能です。

縦パイプ取付

横パイプ取付

温度計シェルター仕様

　・方式：自然通風式
　・取付パイプ径：19mm〜30mm
　・本体サイズ：φ90(W)×150(H)mm
　・皿（エレメント）の枚数：６枚
　・皿の単体寸法：φ90(W)×15(H)mm
　・皿の色：白色
　・皿の材質：ポリプロピレン
　・皿シャフト：ステンレス

　MMLink-Lite 3Gは、SIMフリーで、国内／海外の遠隔監視を実現する産業向けの通信アダプターです。

　また、ロケットモバイルのSIMカード（神プラン：月額３００円）を採用し、超低コストながらも、3G方式の改良版で3.5G規格と呼ばれる、従来の5倍以上の通信速度の「HSDPA規格」による、高速で安定な通信インフラをを実現しています。
