ワイヤレ気象スシステム
ワイヤレス気象システムは、一体型気象センサー（Vantage Vew）を使用した、低価格で高性能な気象情報システムです。
マリーナや漁港などに設置すれば、刻一刻と変化する気象情報をお知らせし、海での安全な活動をサポートします。
現在の気象情報、一日の気象情報集計、過去２４時間の各気象推移グラフなどを、ホールなどに設置した大型TV画面に順次表示します。
特長
各気象センサー（温度、湿度、気圧、風向、風速、雨量）は一体構造のため、設置、点検が容易です。
気象センサーと処理用PC間は、ワイヤレス接続で配線不要のため設置が容易です。
処理用PCにはノート型PCを使用し、低コストで低消費電力です。
ソフトウエアは、センサーデーターの受信、集計、統計処理、インターネット掲載、気象情報をCATVのように順次表示する機能などを装備しています。
ワイヤレ気象スシステムは、マリーナや漁港などの気象情報サービスに最適です。
システム仕様
本システムは、気象測定機能と表示機能を備えた、低価格ながらも本格的な気象観測システムです。
センサーには、ソーラーパネル電源でワイヤレス通信機能を持つ一体型気象センサーを採用し、処理用PCには、低消費電力で維持管理が容易なノート型PCを採用しました。
マリーナなどのホールに設置して、刻々と変化する気象情報を、大型TV画面に順次表示します。
| 項目 | 内容・詳細 | 備考 |
|---|---|---|
| 処理用PC | Endeavor NJ4000E | ノート型、15.6型 、500GB |
| 気象センサー | Vantage Vew （6350JP） | ワイヤレス一体型屋外センサー |
| ロガー | ウエザーリンク （6510 SER） | 受信ロ用ガー（シリアル出力） |
| 表示用大型ディスプレイ | 31.5型液晶ディスプレイ | 延長ケーブル付 （5m） |
| 気象測定項目 | 温湿度、気圧、風向、風速、雨量 | 詳細は処理用PCの機能を参照 |
| ソフトウエア機能 | 気象データー収集、集計、表示 | 詳細は処理用PCの機能を参照 |

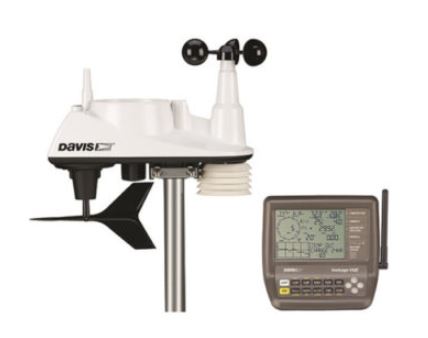

一体型気象センサー（Vantage Vew）について
Vantage Vew（6357JP）の気象センサーは、ソーラーパネルで作動し、温度、湿度、気圧、風向、風速、雨量の各センサーが一体型構造になっており、日本国内で使用可能な、100〜150ｍの伝送距離があるワイヤレス通信機能を有します。
そのため、気象センサーと受信ロガー（コンソール）とのケーブル配線が不要になり、取付、メンテナンスが容易です。
Vantage Vew 一体型気象センサーの主な仕様
| 項目 | 内容 | 備考 |
|---|---|---|
| 型名 | Vantage Vew （6350JP） | 日本向け無線通信仕様 |
| 測定項目 | 温湿度、気圧、風向、風速、雨量 | 詳細は下記のセンサー仕様を参照 |
| 無線通信能力 | 屋外見通し距離：150m | 市街地、住宅地：25〜75m |
| ソーラーパネル | 発電出力：0.5W | |
| バッテリー | CR-123 3V リチウム電池×1 | 電池寿命：約８か月〜２年 |
| 動作周囲温度 | -40℃ 〜 65℃ | |
| 概略寸法及び重量 | 329×146×340mm、2.47 Kg |
Vantage Vewのセンサー仕様
| 項目 | センサーの方式 | 測定範囲 | 精度 |
|---|---|---|---|
| 温度 | PN接合半導体センサー | -４０ 〜 +６５ ℃ | ±０．５℃ |
| 湿度 | フィルムキャパシター | 1 〜 100％ RH | ±3％RH （0〜90％） |
| 気圧 | 半導体センサー | 540 〜 1100 hPa/mb | ±1.0 hPa/mb |
| 風向 | エンコーダー方式 | 0 〜 360° | ±３° |
| 風速 | 風杯型 | 1 〜 80 m/s | ±1 m/s 又は±4％ |
| 雨量 | 転倒桝型 | 0 〜 6553mm | 0.2mm |
処理用PCの機能
センサーデーターの受信機能（気象センサーの情報を受信する機能）
データーの収集・統計処理機能（受信したデーターを収集・統計処理する機能）
画像表示・グラフ出力機能（収集・統計処理したデーターを画像やグラフに変換し出力する機能）
画像表示・グラフ出力機能（収集・統計処理したデーターを画像やグラフに変換し出力する機能）
インターネット掲載機能（各気象情報をインターネットのWebサーバーに掲載する機能）
|
気象情報表示盤 （気象情報を表示盤形式でリアルタイムに表示）
・画面上部に観測日時
・画面左側に風向（１６方位）の円環、その中央部分に風向と風速
・画面右側に気温、湿度、気圧、１０分雨量、時間雨量 |
|
本日の気象集計 （本日午前０時から現在までの、下記５項目の集計機能）
・気温（現在の値、本日の最小値・最大値、最大値の発生時刻） |
|
２４時間推移グラフ表示機能 （下記６種類のグラフ表示機能）
・気温２４時間グラフ（２４時間前から現在までの気温グラフ） |

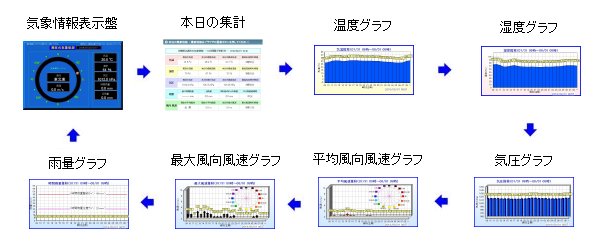

気象情報のシーケンシャル表示機能（気象情報を順次切替表示する機能）
この機能は、測定した気象情報を、CATVのように一定間隔で順次切替えて表示することができます。
